СОТОПЛАСТЫ , материалы, конструкция к-рых представляет собой закономерно чередующиеся ячейки (соты) определенной формы (рис. 1); наиб. распространена шестигранная форма.

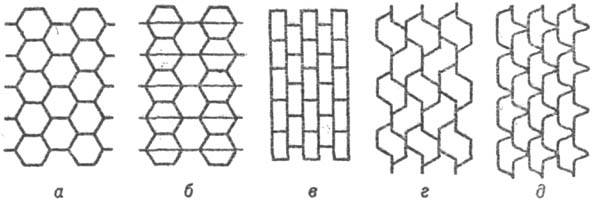

Рис. 1. Формы ячеек сотопласгов: а-шестигранная; б-шестигранная усиленная; в-нрямоугольная; г - шесттранная смещенная; д-гибкая (флексорная).

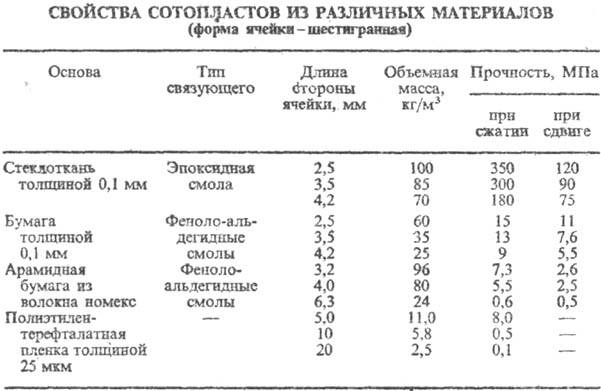

С-анизотропные материалы. Их св-ва зависят от св-в исходных компонентов, толщины, размеров и структуры получаемых ячеек, направления приложения нагрузки. Обладают высокой прочностью при сжатии и сдвиге (см. табл.) и достаточно высокими теплоизоляционными свойствами.

Изготовляют С. из полимерной пленки, бумаги или ткани (из орг., стеклянных, углеводородных и др. волокон) гл. обр. методами растяжки или гофрирования, В первом случае на бумагу, ткань или полимерную пленку наносят полосы реактивных синтетич. клеев (гл. обр. феноло-формальдегид-ного), равные размеру сотовой ячейки. Затем заготовки разрезают на листы, к-рые собирают в пакет таким образом, чтобы расстояние между клеевыми полосами в соседних слоях равнялось размеру ячейки, и склеивают (по режиму отверждения клея). Полученный пакет разрезают на полосы-заготовки сотовых панелей заданной высоты, к-рые затем растягивают до получения требуемой формы ячейки. Растянутые заготовки из бумаги или ткани пропитывают связующим и отверждают в растянутом состоянии. Иногда склеенный пакет не разрезают на заготовки, а растягивают, пропитывают связующим, отверждают в растянутом состоянии и после этого разрезают на панели требуемой высоты.



По методу гофрирования из полимерной пленки или пропитанными связующим бумаги либо ткани прессованием изготовляют гофрир. листы по форме ячейки, к-рые путем склеивания или хим. сварки соединяют в сотовый блок с заданной формой ячейки; полученный блок затем разрезают на панели требуемой высоты.

С, могут быть изготовлены также путем тканья заготовки с заданной формой ячейки, к-рую впоследствии пропитывают связующим, растягивают до заданных размеров и отверждают в растянутом состоянии.

С. служат заполнителями многослойных конструкций разл. назначения. Наиб. применение находят при изготовлении силовых, тепло- и звукоизоляционных, радиопрозрач-ных трехслойных панелей и конструкций (см., напр., рис. 2) в авиац. и космич. технике, судостроении, транспортных ср-вах, рефрижераторах, криогенной технике, домостроении. Для выкладки С. по плоской пов-сти изделия используют панели с шестигранной формой ячейки, по цилиндрич. пов-сти-с прямоугольной формой, по сферической с гибкой (флексорной) формой ячейки.



Рис. 2. Трехслойная панель с сото-пластом: 1-обшивки; 2-клеевая пленка; 3-сотовая панель.

Лит.: Берсудский В.Е., Крысин В.Н., Лесных С.И., Технология изготовления сотовых авиационных конструкций, М., 1975; Справочник по композиционным материалам, пер. с англ., кн. 2, М., 1988, с. 339-57. В. Н. Тюкаев.
