Электронные словари и энциклопедии: Большой энциклопедический словарь, Словарь Даля, Словарь Ожегова и т.д.

Химическая энциклопедия
"УРАНА СПЛАВЫ"

Главная - Химическая энциклопедия - буква У - УРАНА СПЛАВЫ
Химическая энциклопедия
Искать!

УРАНА СПЛАВЫ , сплавы на основе урана . Применяются гл. обр. в качестве ядерного топлива в тепловыделяющих элементах (твэлах). Использование чистого урана ограничено из-за плохих мех. св-в. У. с., особенно подвергнутые термич. обработке, отличаются от чистого урана более высокими мех. св-вами, что обусловлено образованием в них твердых р-ров или интерметаллич. соединений с легирующими элементами.

Элементы, входящие в состав У. с., должны обладать ми-ним. величиной сечения захвата нейтронов, что позволяет уменьшать загрузку в реактор обогащенного урана. Особое внимание уделяется совместимости сплавов с материалом оболочки твэлов при рабочих т-рах, а также их обрабатываемости.

У. с. условно делят на две группы. В первую входят сплавы с элементами, обладающими малой р-римостью в 5008-51.jpg5008-52.jpg фазах урана (Al, Be, Fe, Si, Та, Cr и др.), во вторую - сплавы с элементами, обладающими большой р-римостью в 5008-53.jpgфазе: Nb, Zr, Ti, Pu, Hf - полная взаимная р-римость, Mo, U, Re и др.- р-римость более 10 ат. %.

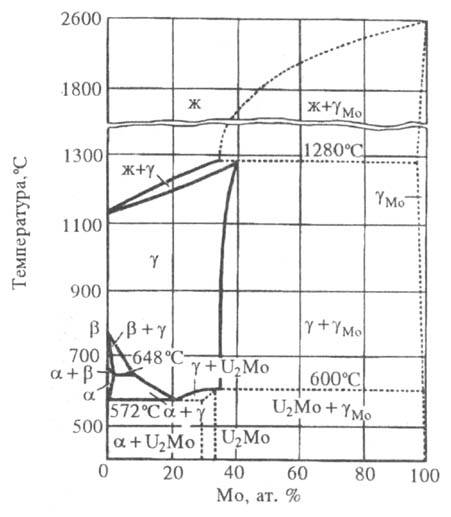

Диаграмма состояния системы U-Mo.

На рис. приведена, как наиб, характерная, диаграмма состояния системы U-Mo. Сплавы, содержащие до 33,3 ат. % Mo, в равновесном состоянии при нормальных условиях имеют структуру 5008-55.jpg . При закалке в сплавах с относительно небольшим содержанием Mo образуется мар-тенситная структура пересыщенного твердого р-ра на основе

5008-56.jpg фазы - 5008-57.jpg- и 5008-58.jpg-фазы; при закалке У. с. с относительно высоким содержанием Mo (более 12 ат. %) образуется структура на основе g-фазы -5008-59.jpg- и5008-60.jpg-фазы.

5008-61.jpg -Фаза (до 4,5 ат. % Mo) представляет собой пересыщенный твердый р-р на основе 5008-62.jpg, в решетке к-рого параметр b последовательно уменьшается с увеличением содержания Mo. 5008-63.jpg-Фаза (4,5-10 ат. % Mo) отличается от 5008-64.jpg-фазы небольшим моноклинным искажением ромбич. ячейки. Элементарная ячейка gS-фазы основана на удвоенной по всем направлениям объемноцентрированной кубич. ячейке g-U (а = 0,6884 нм для сплава с 12,4 ат. % Mo, пространственная группа Im3m, z= 16) и содержит 16 атомов в неупорядоченном состоянии, 8 из к-рых на ~ 0,001 нм смещены в направлениях осей третьего порядка. Структура g0-фазы для сплава с 10,5 ат. % Mo (а = 0,6960 нм, с = 0,6782 нм, пространственная группа I42m, z = 16) отличается от gS-фазы небольшим тетрагональным искажением ячейки; при этом величина смещения атомов возрастает до ~ 0,002 нм.

В зависимости от содержания Mo в сплаве происходит также изменение межатомных расстояний в структурах мета-стабильных фаз и соответствующее изменение твердости закаленных и отпущенных сплавов. Все эти изменения приводят к снижению твердости закаленных сплавов в области a:-фазы, несмотря на то, что легирование Mo увеличивает прочность сплава.

У. с. хорошо сохраняют мех. прочность при повышенных т-рах, отличаются коррозионной стойкостью в воде при высоких давлениях и т-рах; изделия из них не изменяют форму и размеры при облучении и колебаниях т-ры. Сплавы, содержащие до 10 ат. % Mo, после закалки из области g-фазы и послед, отпуска при 400-450 0C характеризуются высокой твердостью по Виккерсу (до 570 HV).

Наиб, высокими мех. св-вами обладают трехкомпонентные (тройные) сплавы, легированные Mo и Nb, Mo и Zr, Mo и Ti, Nb и Zr. Тройные У. с. по прочности не уступают высокопрочным легированным сталям (5009-1.jpg 1600 МПа, удлинение 5009-2.jpg ). Большой практич. интерес в качестве ядерного топлива представляют сплавы U-Al и U-Si в виде соединений UAl3, U3Si и U3Si2; в сплав U-Al для стабилизации фазы UAl3 и предотвращения р-ции UAl3 +Al5009-3.jpgUAl4 вводят до 3% Si. Эти сплавы хорошо удерживают газообразные продукты деления и имеют высокую радиационную стойкость.

В У. с. с актиноидами Np и Pu, наиб, близкими к U по электронной структуре и величине атомных радиусов, образуется непрерывный ряд твердых р-ров на основе g-фазы U, а также широкие области твердых р-ров на основе b- (до 26 ат. % Np и ~ 20 ат. % Pu) и a-фазы (до 43 ат. % Np и ~ 15 ат. % Pu). Сплавы U-Pu являются основой для т. наз. смешанного ядерного топлива.

В качестве исходного материала для облучения в реакторах с целью произ-ва Pu используют т. наз. нормализованный уран - малолегированные сплавы U с содержанием (по массе) 0,04-0,12% Al, 0,02-0,04% Fe и 0,03-0,11% С либо 0,01-0,05% Fe и 0,01-0,03% Si; такие сплавы обладают мелкозернистой структурой и повышенными, по сравнению с нелегированным U, мех. св-вами.

У. с. получают гл. обр. путем совместного плавления компонентов в вакуумных индукционных или дуговых печах, а также методом электроннолучевой плавки. Из У. с. методом литья или обработки давлением изготавливают тепловыделяющие элементы, детали контейнеров для хранения радиоактивных источников, нек-рые детали самолетов (гироскопы, лопатки турбин, балансиры), наконечники бронебойных снарядов; применяют их также в качестве защиты от излучения ядерных реакторов.

Лит.: Сокурский Ю.Н., Стерлин Я.M., Федорченко В.П., Уран и его сплавы. M., 1971; Вопросы атомной науки и техники, сер. Материаловедение и новые материалы, под ред. H. T. Чеботарева, в. 3, M., 1990; Кац Дж., Сиборг Г., Морес Л., Химия актиноидов, пер. с англ., т. 1, M., 1991. H. T. Чеботарев.




Поделитесь с друзьями:


Вы можете поставить ссылку на это слово:

будет выглядеть так: УРАНА СПЛАВЫ


будет выглядеть так: Что такое УРАНА СПЛАВЫ

Реклама:
Толковые словари и Энциклопедии. Словарь - УРАНА СПЛАВЫ - Химическая энциклопедия - Толковые Словари и Энциклопедии
